802.1Q Trunking

1. Introduction au 802.1Q Trunking

Vous savez déjà comment configurer les VLAN et attribuer les ports.
Mais que se passe-t-il lorsque le même VLAN doit être réparti sur plusieurs commutateurs ?

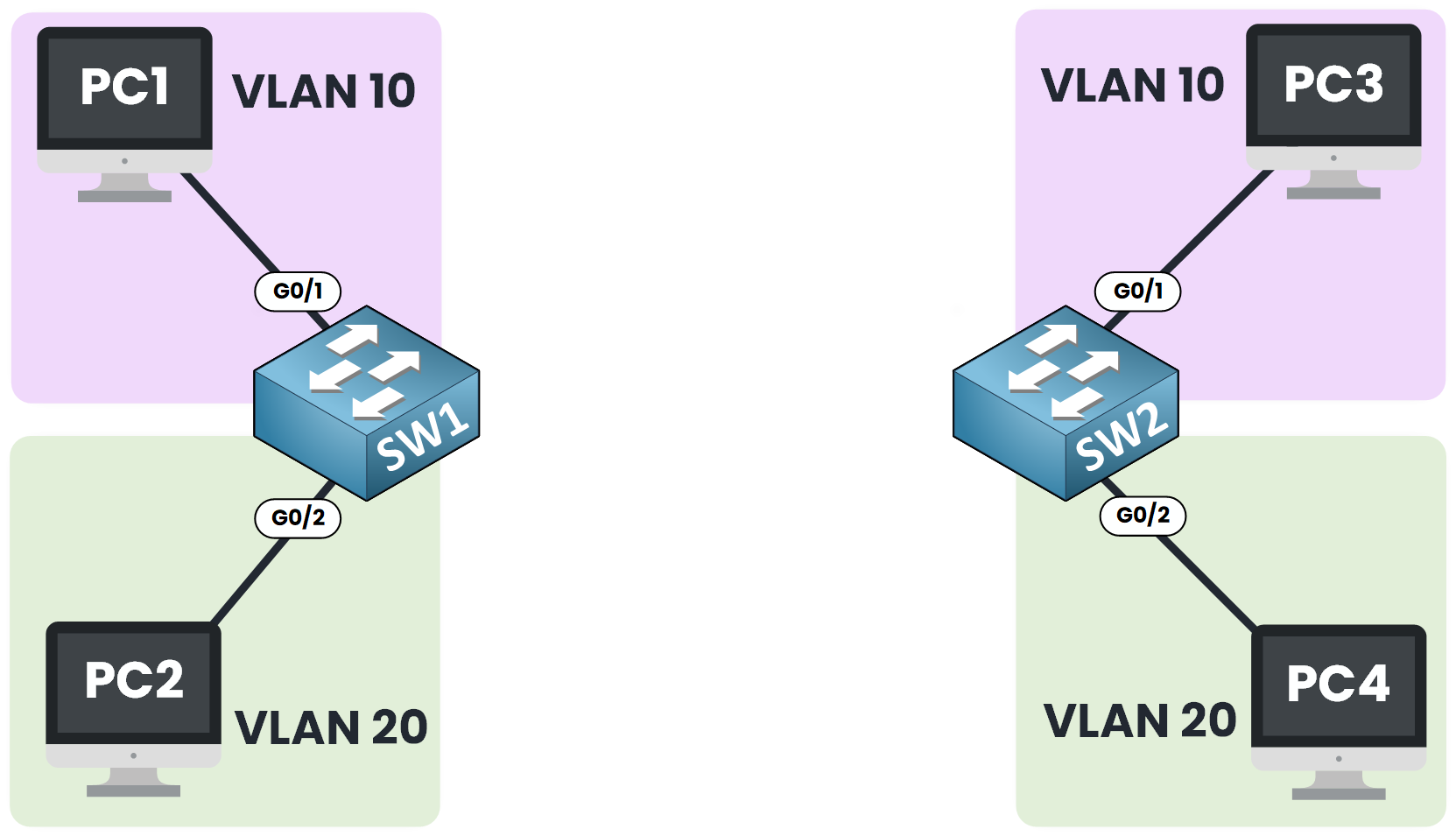

Topologie du réseau démontrant un trunking 802.1Q entre deux commutateurs, SW1 et SW2, connectant des périphériques VLAN 10 et VLAN 20.

Dans le diagramme ci-dessus, PC1 (VLAN 10) et PC3 (également VLAN 10) se trouvent sur des commutateurs différents.
Pour qu'ils puissent communiquer, nous avons besoin de deux choses :

  1. Lien physique entre les commutateurs.

  2. 802.1Q trunking sur cette liaison.

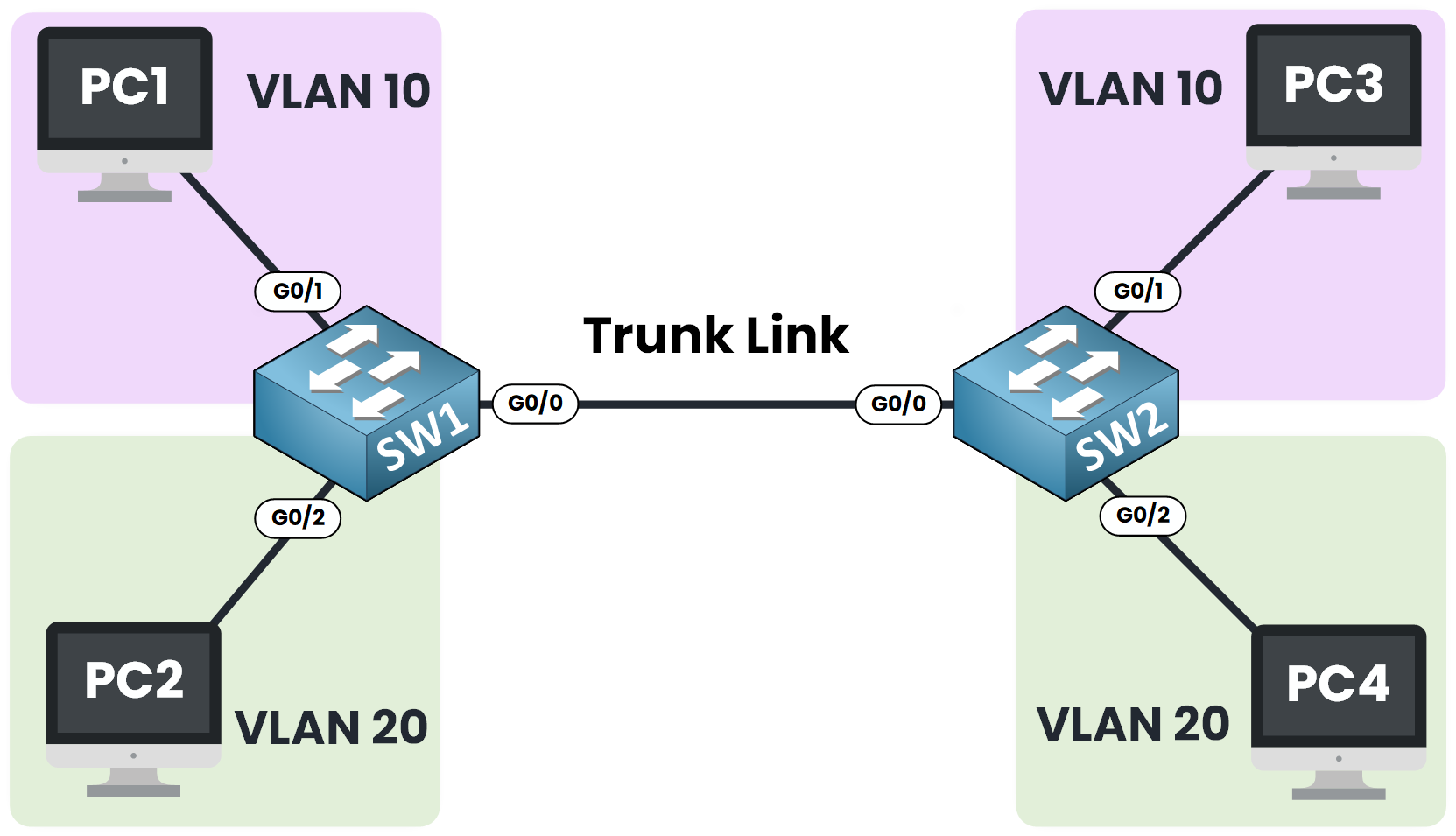

Diagramme de réseau montrant deux commutateurs (SW1 et SW2) connectés par un lien trunk central, étendant le VLAN 10 (PC1, PC3) et le VLAN 20 (PC2, PC4) à travers le réseau.

Prenons un exemple. PC1 veut envoyer du trafic à PC3.

Le commutateur 1 (SW1) reçoit la trame sur l'interface G0/1, qui est un port d'accès dans le VLAN 10. SW1 doit maintenant transmettre la trame au commutateur 2 (SW2) via le trunk.

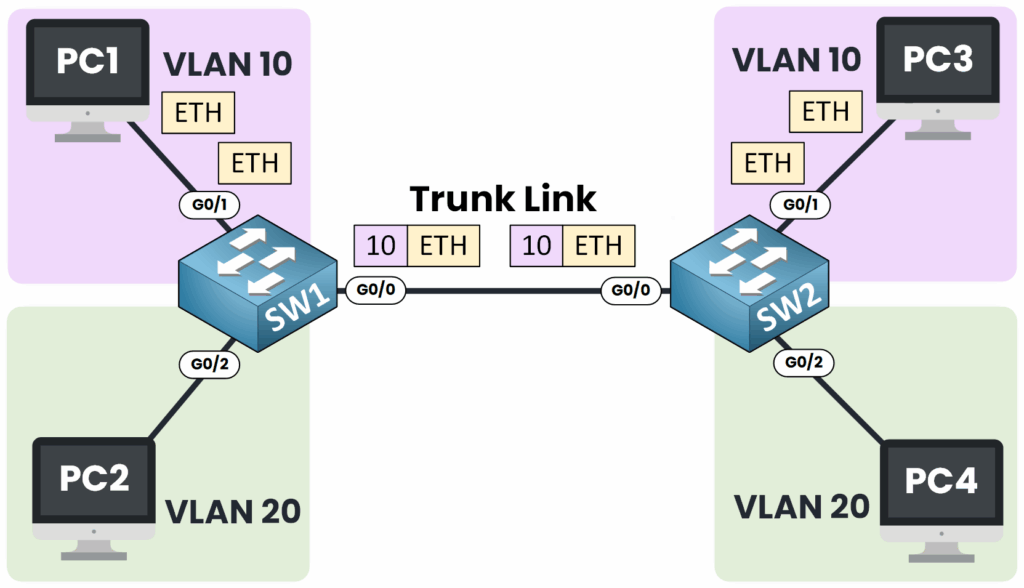

Diagramme de réseau illustrant le trafic du VLAN 10 (trames ETH avec étiquette « 10 ») traversant un lien trunk entre deux commutateurs (SW1 et SW2), étendant la connectivité du VLAN 10 et du VLAN 20 pour les PC connectés.

SW2 reçoit la trame et la transmet finalement à PC3.

D'accord, ça a l'air bien, mais comment ça marche vraiment ?

2. Comment le Trunking fonctionne ?

Voyons étape par étape comment une trame Ethernet tagguée se déplace d'un commutateur à l'autre sur un lien trunk.

802.1q Tagging VLAN et untagged sur un lien trunk réseau entre les commutateurs.

  1. Entrée de trame sur SW1
    PC1 appartient au VLAN 10, la trame arrive donc sur le port d'accès G0/1 de SW1 étiqueté en interne comme VLAN 10.

  2. Etiquettage pour le Trunk

Comme la destination se trouve sur un autre commutateur, SW1 encapsule la trame Ethernet d'origine dans une trame 802.1Q. Cette encapsulation ajoute un en-tête de 4 octets qui contient l'identifiant VLAN (VID).

Diagramme illustrant la structure d'une trame 802.1Q, détaillant ses composants, notamment les champs de la trame Ethernet et la balise 802.1Q étendue de 4 octets, qui contient l'Ethertype, la priorité, le CFI et l'identifiant VLAN (VID).

SW1 met le VID sur 10 pour notre vlan 10:

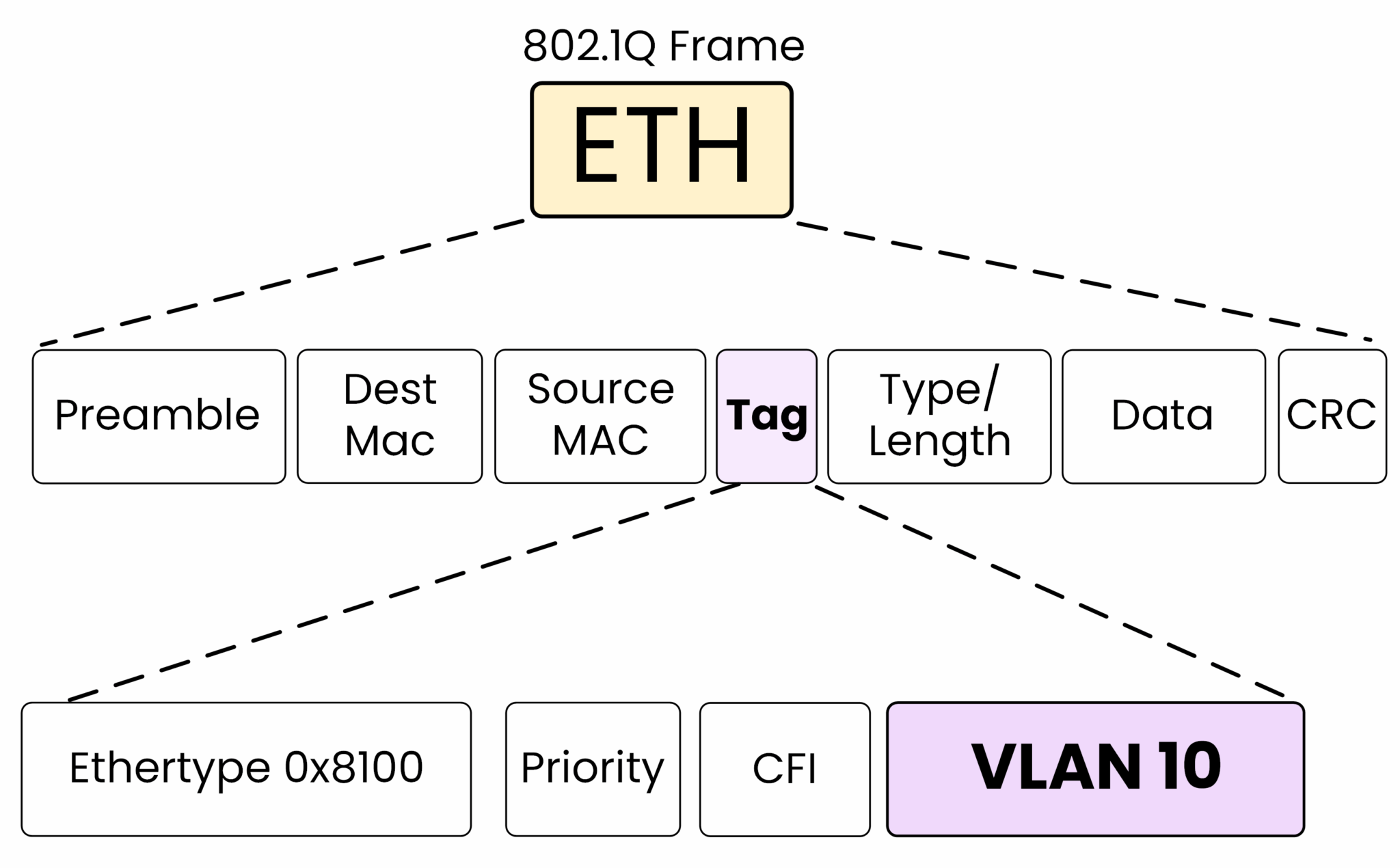

Diagramme illustrant la structure d'une trame 802.1Q, montrant l'étiquette de 4 octets explicitement définie avec le VLAN 10 comme identificateur de VLAN (VID), au sein des composants de la trame Ethernet.

  1. Transit sur le lien trunk
    La trame étiquetée traverse le lien trunk, en conservant son VID de 10 pour que chaque saut sache qu'elle appartient au VLAN 10.

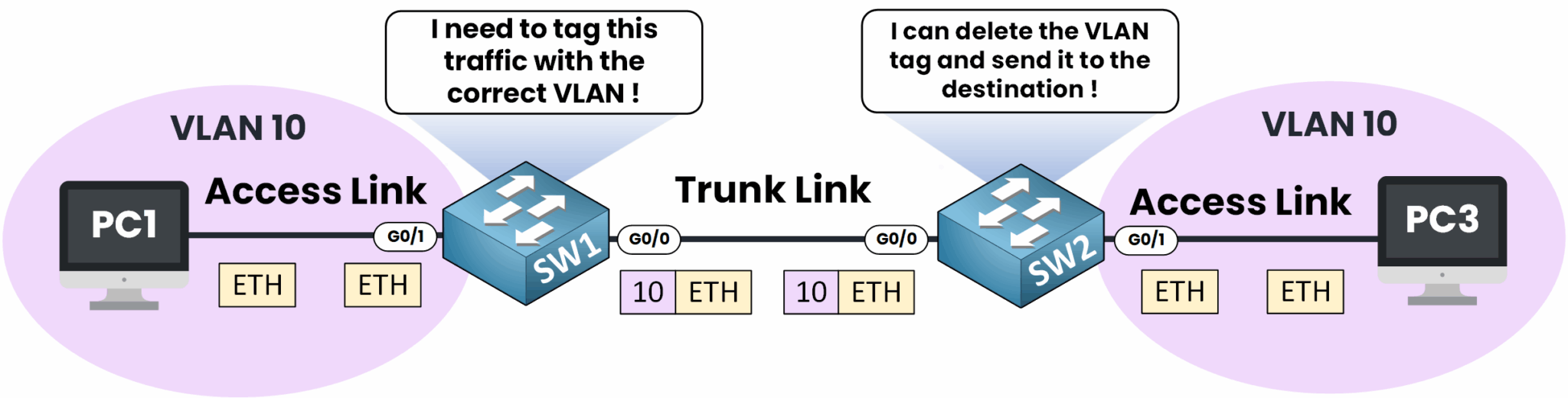

Processus de vlan tagging, transit de la trame et de untagging du VLAN 802.1Q sur une liaison réseau entre deux commutateurs.

  1. Sortie de trames sur SW2

Lorsque la trame arrive sur le port trunk de SW2, ce dernier supprime l'en-tête 802.1Q, rétablissant ainsi la trame Ethernet d'origine. Comme l'étiquette indique le VLAN 10, SW2 transmet la trame par son port d'accès G0/1 vers le PC-3.

Il s'agit de l'ensemble du parcours : entrée, étiquetage, transport de la trame sur le lien trunk, désétiquetage du tag et forward de la trame à la destination.

3. Configuration du trunking 802.1Q

Maintenant que vous comprenez le trunking, nous allons voir comment la configurer sur les commutateurs Cisco à l'aide du CLI.

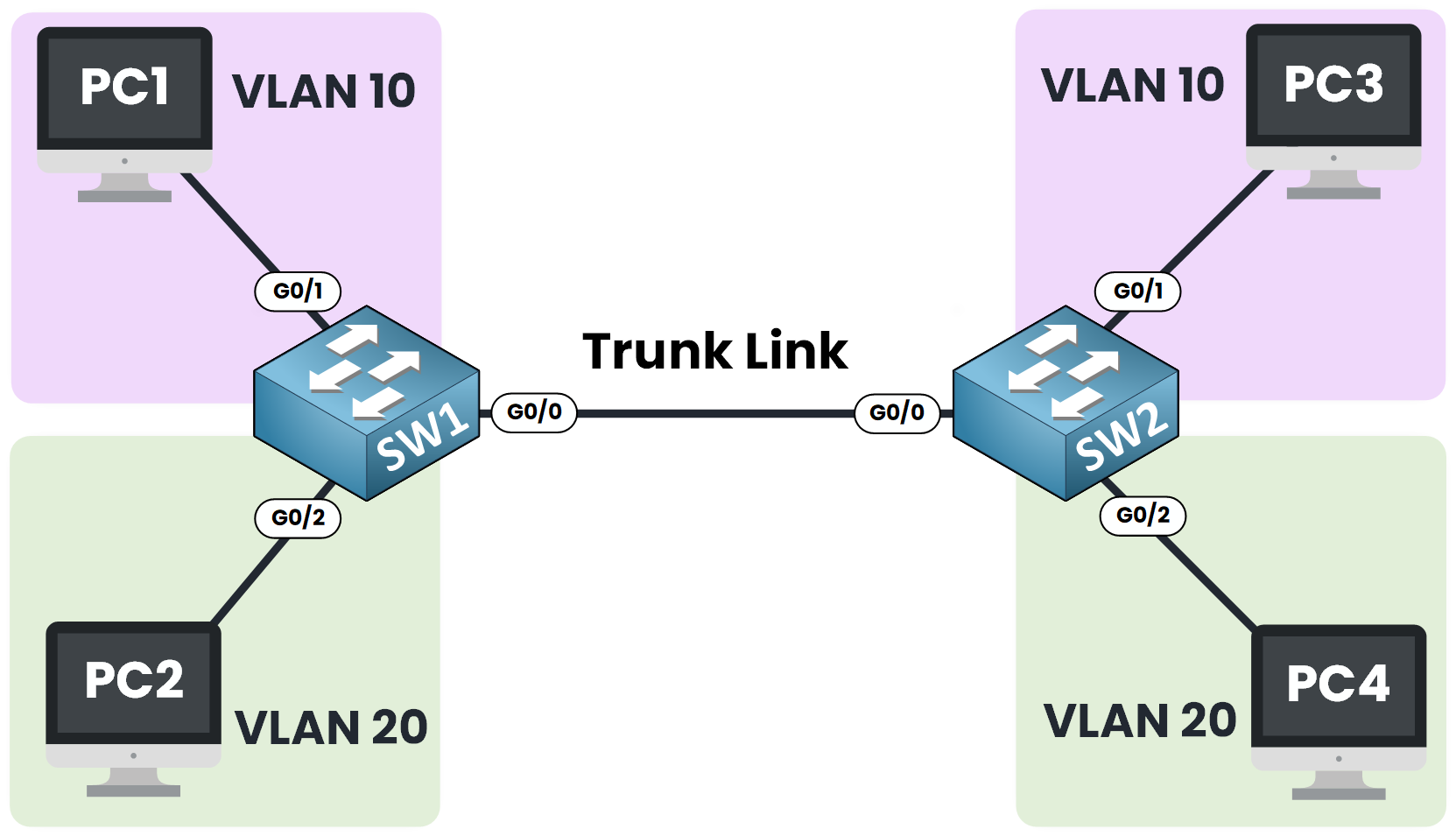

Diagramme de réseau illustrant une topologie à deux commutateurs (SW1 et SW2) connectés par un lien trunk, conçu pour étendre la connectivité VLAN 10 et VLAN 20 pour les PC à travers les deux commutateurs.

Configuration du port trunk sur SW1

  1. Entrez en mode configuration et sélectionnez l'interface entre SW1 et SW2 (G0/0) :

SW1# configure terminal
SW1(config)# interface G0/0

2. Réglez l'encapsulation sur 802.1Q:

SW1(config-if)# switchport trunk encapsulation dot1q

3. Mettez le port en mode trunk:

SW1(config-if)# switchport mode trunk

4. (Facultatif) Spécifiez les VLANs autorisés sur le trunk:
Si vous voulez restreindre le trunk à des VLANs spécifiques (exemple VLANs 10 et 20) :

SW1(config-if)# switchport trunk allowed vlan 10,20

Vérification de la configuration du port de jonction

Utilisez la commande show interfaces trunk pour vérifier que le port trunk est actif et configuré correctement :

SW1# show interfaces trunk

Port        Mode         Encapsulation  Status        Native vlan
G0/0        on           802.1q         trunking      1

Port        Vlans allowed on trunk
G0/0        10,20

Port        Vlans in spanning tree forwarding state and not pruned
G0/0        10,20

Configuration du port trunk sur SW2

Configurons maintenant le port trunk sur SW2, qui se connecte au trunk sur SW1.

  1. Entrez en mode configuration et sélectionnez l'interface entre SW1 et SW2 (G0/0) :

SW2# configure terminal
SW2(config)# interface G0/0

2. Réglez l'encapsulation sur 802.1Q:

SW2(config-if)# switchport trunk encapsulation dot1q

3. Mettez le port en mode trunk:

SW2(config-if)# switchport mode trunk

4) (Facultatif) Spécifiez les VLANs autorisés sur le trunk:

SW2(config-if)# switchport trunk allowed vlan 10,20

Vérification de la configuration du port de jonction

Pour s'assurer que le port trunk est actif et configuré correctement, utilisez la commande show interfaces trunk sur SW2 :

SW2# show interfaces trunk

Port        Mode         Encapsulation  Status        Native vlan
G0/0        on           802.1q        trunking      1

Port        Vlans allowed on trunk
G0/0        10,20

Port        Vlans in spanning tree forwarding state and not pruned
G0/0        10,20

Maintenant que nous avons configuré avec succès un port de liaison et que nous nous sommes assurés qu'il fonctionne correctement, l'étape suivante consiste à explorer le protocole Dynamic Trunking Protocol (DTP) et son rôle dans la négociation automatique du lien trunk !

Pour plus d'informations sur 802.1Q, reportez-vous à la documentation officielle de Cisco VLAN Trunking.
